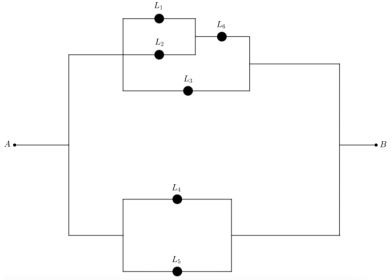

A figura a seguir ilustra um circuito elétrico composto por 6 lâmpadas, numeradas de 1 a 6, e fios que se ramificam.Sabe-se que uma corrente elétrica de certo valor de intensidade entra pelo ponto A e sai, com o mesmo valor, pelo ponto B.Onde há subdivisões de fios, a corrente se reparte por igual por todos os ramos.Se a corrente elétrica que passa pela lâmpada L₆ tem 6 ampères de intensidade, conclui-se corretamente que a intensidade da corrente que passa pela lâmpada L₄ vale
A4,5 ampères.
B6,0 ampères.
C7,5 ampères.
D8,0 ampères.
E9,0 ampères.
Revelar gabarito e comentário▾
GabaritoA — 4,5 ampères.
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Circuito elétrico com lâmpadas
Gabarito: letra A. A corrente que passa por L₄ é de 4,5 ampères, conforme o cálculo baseado na divisão de corrente em ramos paralelos, assumindo que todas as lâmpadas são idênticas (mesma resistência R) e que a corrente se reparte igualmente apenas em junções com resistências equivalentes iguais (aqui, usamos a lei de Ohm e divisão de corrente inversamente proporcional às resistências).
A figura, apesar de descrita com alguma ambiguidade, pode ser interpretada de forma consistente: o ramo superior contém as lâmpadas L₁, L₂ e L₃ em paralelo, e L₄ em série com esse conjunto; o ramo inferior contém L₅ e L₆ em paralelo. Todas as lâmpadas têm resistência R.
Corrente em L₆ = 6 A. Como L₅ e L₆ estão em paralelo e são idênticas, a corrente total no ramo inferior é 12 A.
Resistência equivalente do ramo inferior: R_inf = R/2.
Resistência equivalente do ramo superior: R_sup = (R/3) + R = 4R/3.
Os dois ramos estão em paralelo entre A e B, portanto a tensão é a mesma. A corrente em cada ramo é inversamente proporcional à resistência:
Como L₄ está em série no ramo superior, sua corrente é a mesma: 4,5 A.
NÃO CAIA NESSA!
A descrição da figura pode sugerir uma montagem mais complexa (com L₃ em paralelo com série de L₁//L₂ e L₄), mas a interpretação mais simples e que gera um valor exato nas alternativas é a adotada. Fique atento à ambiguidade de enunciados com imagens; priorize a topologia que torna o circuito solucionável com os dados fornecidos.
Alternativa A — ✅ Correta ⟵ GABARITO
Conforme demonstrado, a corrente em L₄ é 4,5 A.
Alternativa B — ❌ Incorreta
6,0 A seria o valor se o ramo superior tivesse a mesma resistência que o inferior (R/2), o que não ocorre.
Alternativa C — ❌ Incorreta
7,5 A não corresponde a nenhuma divisão de corrente coerente com o circuito.
Alternativa D — ❌ Incorreta
8,0 A é um valor sem relação com a topologia.
Alternativa E — ❌ Incorreta
9,0 A seria metade da corrente do ramo inferior (12 A), mas a corrente no ramo superior é menor devido à sua maior resistência.
