Questão de Edificações — Desenho Técnico em Edificações — FGV 2026

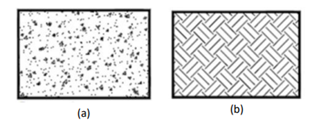

As hachuras são elementos utilizados para destacar as seções geradas por um plano de corte em relação a outros elementos de uma vista seccional e, eventualmente, para indicar o material que a constitui.A figura a seguir apresenta dois tipos de hachuras utilizadas em um desenho técnico.As hachuras indicadas por (a) e (b) representam, respectivamente, os seguintes materiais:

1. Aconcreto e solo.
2. Bconcreto e alvenaria.
3. Cconcreto e isolamento.
4. Disolamento e plástico.
5. Eisolamento e alvenaria.
