Questão de Edificações — Estudos Preliminares — FGV 2026
EdificaçõesEstudos Preliminares
- Código
- fg127663
- Banca
- FGV
- Órgão
- AL-RO
- Ano
- 2026
- Nível
- Médio
- Cargo
- Assistente Legislativo (Técnico em Edificações)

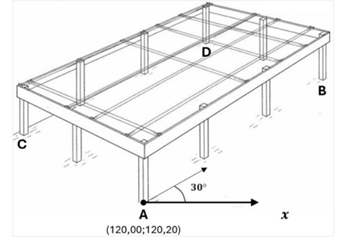

A figura a seguir mostra o esquema de locação de uma obra, onde se indicam as coordenadas (x, y) do ponto A, assim como o ângulo de inclinação, em planta, da tábua corrida entre os pontos A e B, em relação ao eixo X de coordenadas utilizado na obra.
A distância entre os eixos dos pontaletes vizinhos, em todas as tábuas, é de 0,80m, e as tábuas AC e BD são ortogonais às tábuas AB e CD.Sabendo-se que sen(30°) = 0,5 e utilizando a aproximação cos(30°) = 0,87, a coordenada X do ponto D vale, em metros,
A distância entre os eixos dos pontaletes vizinhos, em todas as tábuas, é de 0,80m, e as tábuas AC e BD são ortogonais às tábuas AB e CD.Sabendo-se que sen(30°) = 0,5 e utilizando a aproximação cos(30°) = 0,87, a coordenada X do ponto D vale, em metros,- A120,89.
- B121,29.
- C122,79.
- D123,68.
- E124,18.
