Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FGV 2010

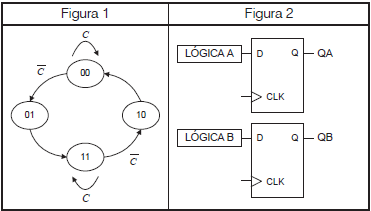

A Figura 1, acima, mostra um diagrama de quatro estados definidos pelos bits B e A, sendo B o mais significativo, e pelo bit de controle C.A Figura 2, por sua vez, mostra uma implementação síncrona desse diagrama de estados com o uso de flip-flops D e das lógicas A e B.Estas lógicas devem ser, respectivamente:

1. AB e AC +
2. BAC + e A.
3. CB e AC + .
4. DAC + e A.
5. EB e + BC.
