Questão de Engenharia Elétrica — Máquinas Elétricas — FGV 2010

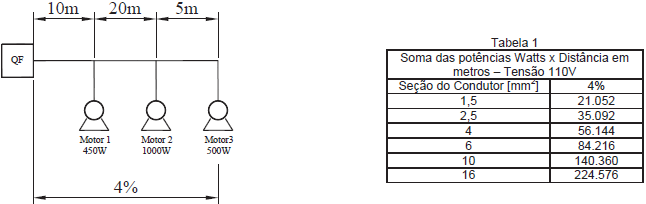

Figura 1A figura 1 apresenta o layout de uma instalação industrial que possui 3 motores monofásicos, tensão de operação é 110V, alimentados por um quadro de força (QF). A Tabela 1 apresenta as quedas percentuais para condutores, em função da potência e da distância. A seção mínima do condutor, em mm², para que a queda de tensão máxima no circuito seja 4%, é:

1. A2,5.
2. B4.
3. C6.
4. D10.
5. E16.
