Questão de Engenharia Elétrica — Transmissão — FGV 2010

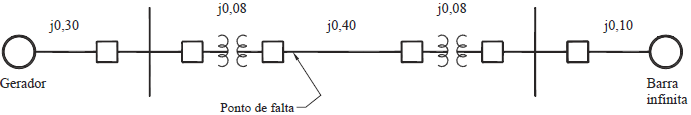

Obs: todas as reatâncias estão em pu.A figura acima apresenta um sistema elétrico onde um gerador está conectado a uma barra infinita através de uma linha de transmissão. No diagrama estão representadas todas as reatâncias de sequência positiva do sistema em pu. O valor da impedância do circuito equivalente de Thevenin do sistema, em pu, no momento de uma falta no ponto indicado na figura é aproximadamente:

1. A0,23.
2. B0,38.
3. C0,40.
4. D0,58.
5. E0,96.
