Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FGV 2010
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- fg140540
- Banca
- FGV
- Órgão
- FIOCRUZ
- Ano
- 2010
- Nível
- Superior
- Cargo
- Tecnologista em Saúde - Engenharia Elétrica

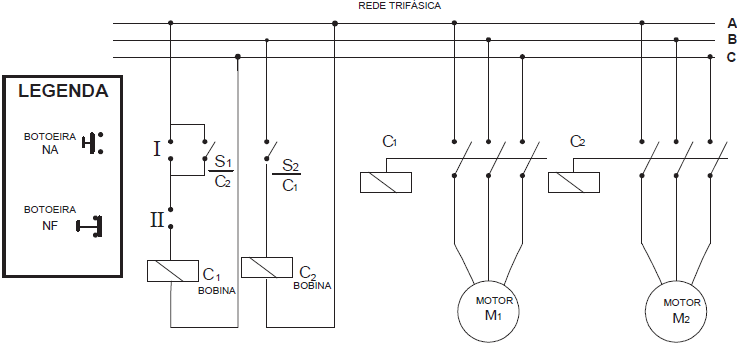

Na figura acima é apresentado um circuito de controle para acionamento de motores. Nos pontos I e II do circuito devem ser instaladas, de acordo com a legenda, respectivamente, as botoeiras:- ANA e NF, de modo que entre em operação o motor M₂ e em seguida o M₁.
- BNA e NF, de modo que entre em operação o motor M₁ e em seguida o M₂.
- CNF e NA, de modo que entre em operação o motor M₂ e em seguida o M₁.
- DNF e NA, de modo que entre em operação o motor M₁ e em seguida o M₂.
- ENA e NA, de modo que entre em operação o motor M₁ e em seguida o M₂.
