Questão de Engenharia de Software — UML — FGV 2012

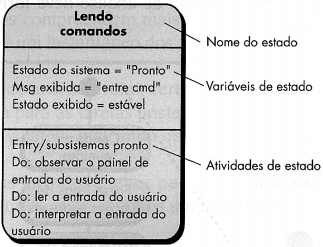

Segundo Pressman, os elementos específicos do modelo de análise são ditados pelo método de modelagem de análise usado. No entanto, um conjunto de elementos genéricos é comum à maioria dos modelos de análise. Nesse sentido, observe a figura abaixo, que ilustra o modelo de estado UML e que representa os estados e eventos que modificam um sistema. O diagrama de estados indica que ações são realizadas em consequência de determinado evento.O diagrama de estado é utilizado quando se trata dos elementos de análise do tipo:

1. AProcedurais.
2. BComportamentais.
3. COrientados a fluxo.
4. DBaseados em classe.
5. EBaseados em cenários.
