Questão de Engenharia Civil — Treliças — FGV 2019

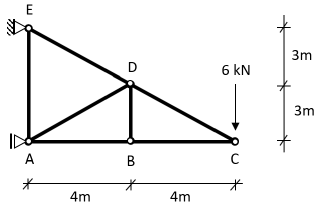

Treliça plana com uma carga concentrada aplicada no nó C Considerando que os elementos da figura possuem seção circular de área igual a 5 cm^2, o valor absoluto da tensão normal média observado na barra CD é:

1. A12 MPa;
2. B16 MPa;
3. C20 MPa;
4. D24 MPa;
5. E30 MPa.
