Questão de Engenharia Civil — Condutos Forçados (Bombas, Perdas de Carga) — FGV 2019

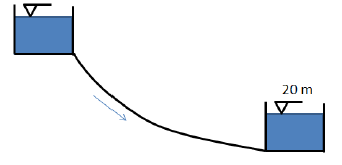

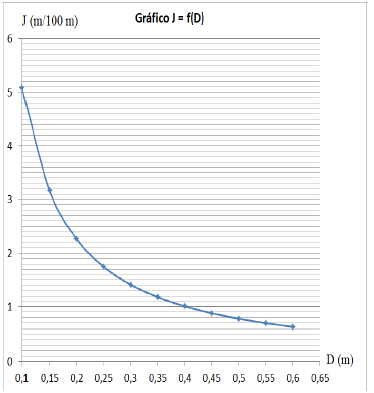

O gráfico mostra a variação da perda de carga J, em m/100 m, de uma tubulação de coeficiente de rugosidade C = 120, quando escoa água por gravidade entre dois reservatórios. A cota da lâmina d’água do reservatório de jusante é de 20 m e o comprimento da tubulação entre os dois reservatórios é de 10.000 m. Se o diâmetro da tubulação é de 400 mm, a cota da lâmina d’água do reservatório de montante, de onde parte a tubulação, é:

1. A30 m;
2. B40 m;
3. C70 m;
4. D80 m;
5. E120 m.
