Questão de Engenharia Civil — Barragem — FGV 2019

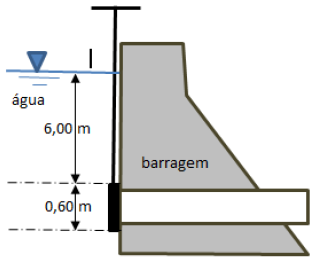

Em uma barragem de concreto foi instalada uma comporta de ferro fundido circular com diâmetro de 0,60 m. A figura mostra o perfil da comporta vertical, denotando sua profundidade. Sabendo-se que o peso específico da água é de 9,8 x 10³ N/m³, o empuxo da água sobre a comporta é de:

1. A2.181,0 N;
2. B4.361,9 N;
3. C8.723,9 N;
4. D17.447,7 N;
5. E61.740,0 N.
