Questão de Engenharia Civil — PERT-CPM — FGV 2019

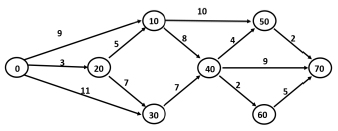

No controle da execução física de obras de engenharia, é muito comum o uso de redes PERT-COM. A figura abaixo mostra um exemplo dessas redes, onde as atividades, representadas por setas, possuem duração em dias corridos expressa pelo número acima da seta. Os círculos mostram as incidências de início e término das atividades e o projeto se inicia em 0 e termina em 70. O caminho crítico da rede é:

1. A0 - 20 - 10 - 40 - 60 - 70;
2. B0 - 20 - 10 - 40 - 50 - 70;
3. C0 - 20 - 30 - 40 - 70;
4. D0 - 30 - 40 - 60 - 70;
5. E0 - 30 - 40 – 70.
