Questão de Engenharia Elétrica — Dispositivos de Proteção (Disjuntor, DR e DPS) — FGV 2019

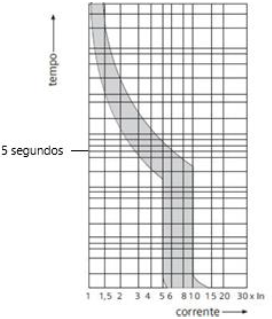

A figura abaixo apresenta a curva de um disjuntor de proteção de um circuito terminal em uma instalação elétrica com esquema de aterramento TN. O usuário dessa instalação foi submetido a um choque indireto. O tempo máximo que essa pessoa pode ficar submetida a esse choque é de 5 segundos. Sabendo-se que o disjuntor é de 20 A, para que o usuário fique protegido, a corrente de falta deve ser pelo menos igual a:

1. A5 A;
2. B6 A;
3. C40 A;
4. D60 A;
5. E120 A.
