Questão de Engenharia Civil — Estudos Geotécnicos (Adensamento, Compactação, Tensões e Deformações) — FGV 2022

Engenharia CivilEstudos Geotécnicos (Adensamento, Compactação, Tensões e Deformações)
Código
fg151075
Banca
FGV
Órgão
MPE SC
Ano
2022
Cargo
Ana ( )

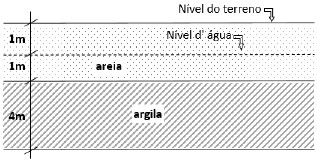

Na figura esquemática a seguir é apresentado um depósito localizado em uma área de baixada cujos parâmetros são:



Parâmetros da areia

  • Ângulo de atrito interno = 30º
  • Peso específico saturado = 18 kN/m3
  • Peso específico não saturado = 17,5 kN/m3
  • Não considere capilaridade na areia


Parâmetros da argila

  • Resistência não drenada = 15 kPa
  • Peso específico saturado = 14 kN/m3
  • Peso específico não saturado = 13,8 kN/m3


Peso específico da água = 10 kN/m3



Imagem associada para resolução da questão



A tensão vertical efetiva no meio da camada de argila é:

  1. A63,5 kN/m2;
  2. B44,0 kN/m2;
  3. C41,5 kN/m2;
  4. D33,5 kN/m2;
  5. E33,1 kN/m2.
Revelar gabarito e comentário

GabaritoD — 33,5 kN/m2;
