Questão de Engenharia de Software — UML — FGV 2024

UML – Diagrama de Casos de Uso: Relacionamento de Inclusão (include)

Gabarito: letra D. No diagrama de casos de uso da UML, quando dois casos de uso (A e B) apontam para um terceiro (C) com a seta tracejada rotulada como «include», isso significa que ambos compartilham uma sequência de interações em comum, especificada no caso de uso incluído (C). A alternativa D descreve exatamente essa semântica: os casos de uso A e B possuem uma sequência de interações em comum, especificada no caso de uso C.

O diagrama de casos de uso é um dos diagramas comportamentais da UML, utilizado para representar as funcionalidades que o sistema oferece e quem as utiliza (atores). Cada caso de uso descreve um cenário de interação entre o ator e o sistema, focando no comportamento externo, sem detalhar a implementação interna. Os relacionamentos entre casos de uso são fundamentais para organizar e reutilizar comportamentos comuns, evitando duplicação de descrições.

Os principais relacionamentos entre casos de uso na UML são:

• Inclusão (include): indica que um caso de uso base sempre inclui o comportamento de outro caso de uso. É representado por uma seta tracejada com o estereótipo «include», apontando do caso de uso base para o caso de uso incluído. O caso de uso incluído é executado obrigatoriamente como parte do fluxo do caso de uso base.

• Extensão (extend): indica que um caso de uso base pode, opcionalmente, ser estendido por outro caso de uso, sob certas condições. É representado por uma seta tracejada com o estereótipo «extend», apontando do caso de uso de extensão para o caso de uso base. O caso de uso de extensão é executado apenas quando uma condição específica é satisfeita.

• Generalização: indica que um caso de uso é uma especialização de outro, herdando seu comportamento. É representado por uma linha sólida com um triângulo vazio na ponta, apontando do caso de uso especializado para o caso de uso geral.

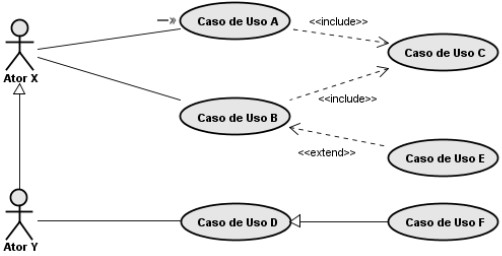

No diagrama da questão, os casos de uso A e B estão conectados ao caso de uso C por setas tracejadas com o estereótipo «include». Isso significa que tanto A quanto B, quando executados, sempre incluem a sequência de interações definida em C. Portanto, C representa um comportamento comum a A e B, que é reutilizado por ambos.

A alternativa D captura precisamente essa ideia: "os casos de uso A e B possuem uma sequência de interações em comum, especificada no caso de uso C". É a definição clássica do relacionamento de inclusão, onde o caso de uso incluído (C) é compartilhado por múltiplos casos de uso base (A e B).

As demais alternativas apresentam interpretações incorretas ou confusas sobre os relacionamentos do diagrama, como veremos a seguir.

Alternativa A — ❌ Incorreta

A alternativa afirma que "é possível ao ator X ativar a sequência de interações do caso de uso F por derivação primária". O termo "derivação primária" não é um conceito válido em diagramas de casos de uso da UML. Não existe esse tipo de relacionamento ou ativação. O ator X interage diretamente com os casos de uso aos quais está conectado por linhas sólidas (associação), e não por "derivação primária". Além disso, o caso de uso F, se existir no diagrama, não é mencionado como relacionado a X por esse suposto mecanismo. A alternativa inventa uma terminologia que não pertence à UML.

Alternativa B — ❌ Incorreta

A alternativa afirma que "o caso de uso D implementa uma situação específica do caso de uso F". Isso descreveria um relacionamento de generalização (herança), onde D seria uma especialização de F. No entanto, o diagrama mostra que D e F estão conectados por uma seta tracejada com o estereótipo «extend», indicando que D é uma extensão opcional de F, não uma especialização. A extensão adiciona comportamento condicional ao caso de uso base, enquanto a generalização cria uma hierarquia de especialização. A alternativa confunde os dois conceitos.

Alternativa C — ❌ Incorreta

A alternativa afirma que "o caso de uso E possui sequência de interações necessariamente utilizadas pelo caso de uso B". Isso descreveria um relacionamento de inclusão (include), onde B sempre incluiria E. No entanto, o diagrama mostra que E está conectado a B por uma seta tracejada com o estereótipo «extend», indicando que E é uma extensão opcional de B, não uma inclusão obrigatória. A palavra "necessariamente" é o erro central: a extensão não é obrigatória, ela ocorre apenas sob certas condições. A alternativa troca o relacionamento de extensão pelo de inclusão.

Alternativa D — ✅ Correta ⟵ GABARITO

A alternativa afirma que "os casos de uso A e B possuem uma sequência de interações em comum, especificada no caso de uso C". Isso é exatamente o que o relacionamento de inclusão (include) representa. No diagrama, A e B estão conectados a C por setas tracejadas com o estereótipo «include», indicando que ambos sempre incluem o comportamento definido em C. Portanto, C especifica uma sequência de interações que é comum a A e B, sendo reutilizada por ambos. A alternativa está correta e descreve fielmente a semântica do diagrama.

Alternativa E — ❌ Incorreta

A alternativa afirma que "os casos de uso A e B representam classes associativas entre o ator X e o caso de uso C". Isso é um erro conceitual grave. Casos de uso não são classes associativas; classes associativas são um conceito do diagrama de classes, usado para modelar atributos de uma associação entre classes. No diagrama de casos de uso, A e B são casos de uso que interagem com o ator X e incluem o caso de uso C. Não há relação com classes associativas, que pertencem a outro tipo de diagrama da UML.

Gabarito: letra D
