Questão de Engenharia Civil — Hiperestática — FGV 2025

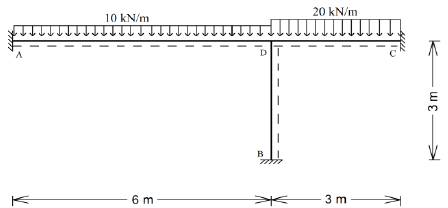

Analise a figura a seguir.   Se o Módulo de Elasticidade e Momento de Inércia forem iguais para todas as barras, os momentos fletores máximos positivos e negativos da estrutura abaixo são, respectivamente:

1. A31,5 kN.m e -27,0 kN.m;
2. B31,5 kN.m e -21,0 kN.m;
3. C22,5 kN.m e -31,5 kN.m;
4. D6,0 kN.m e -31,5 kN.m;
5. E15,8 kN.m e -31,5 kN.m.
