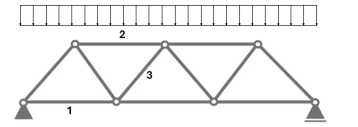

A figura a seguir ilustra uma treliça do tipo Warren, amplamenteutilizada na construção de pontes.
Essa treliça é submetida a uma carga uniformemente distribuída.Nessa condição, admitindo que a carga distribuída é transmitidacomo cargas pontuais aos nós da estrutura, as barras 1, 2 e 3 sãosubmetidas, respectivamente, a esforços de
Essa treliça é submetida a uma carga uniformemente distribuída.Nessa condição, admitindo que a carga distribuída é transmitidacomo cargas pontuais aos nós da estrutura, as barras 1, 2 e 3 sãosubmetidas, respectivamente, a esforços de- Atração, compressão e tração.
- Btração, tração e compressão.
- Ctração, compressão e compressão.
- Dcompressão, compressão e tração.
- Ecompressão, tração e compressão.
