Questão de Engenharia Civil — Estruturas — FGV 2026

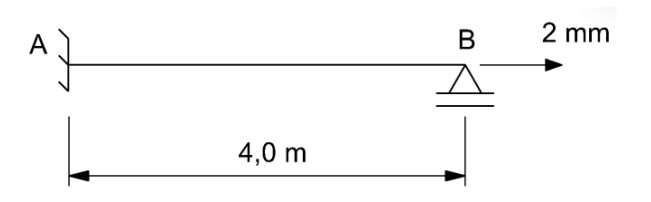

A viga apresentada na figura a seguir tem uma de suasextremidades engastada (A) e a outra simplesmente apoiada emum rolete (B). A viga é constituída por aço carbono com módulo deYoung de 200 GPa e possui seção transversal quadrada de lado de10 cm. Considerando que o apoio B é deslocado horizontalmente de2 mm, a máxima tensão cisalhante no material, associada aoestado uniaxial de tensão, desprezando efeitos de extremidade,vale

1. A25 MPa.
2. B50 MPa.
3. C75 MPa.
4. D100 MPa.
5. E150 MPa.
