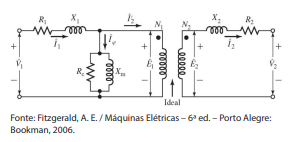

A figura abaixo mostra o circuito elétrico equivalente de um transformador.
Para calcular a perda no enrolamento primário deve-se calcular a potência:
Para calcular a perda no enrolamento primário deve-se calcular a potência:- Aativa na resistência R₁.
- Breativa na resistência R₁.
- Cativa na reatância indutiva X₁.
- Dreativa na reatância indutiva X₁.
- Eaparente na impedância de entrada, que considera a soma vetorial da resistência R1 com areatância indutiva X1.
