Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — FEPESE 2022
EletrotécnicaCircuitos Elétricos em Eletrotécnica
- Código
- gp035257
- Banca
- FEPESE
- Órgão
- CASAN-SC
- Ano
- 2022
- Cargo
- Técnico de Automação

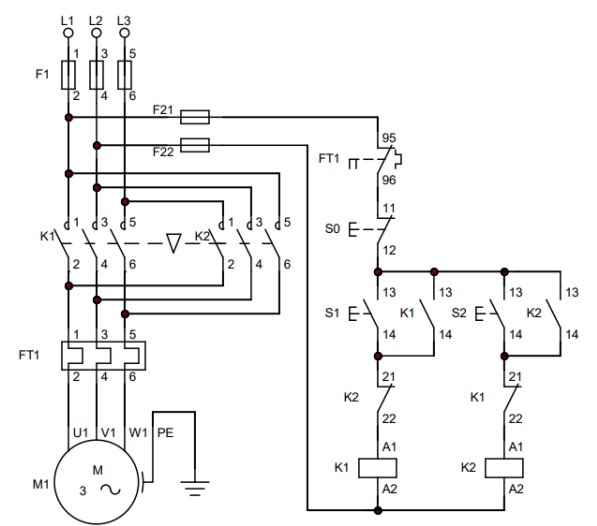

No diagrama elétrico a seguir são exibidos oscircuitos de potência e de comando de um motorelétrico trifásico.
Assinale a alternativa correta em relação ao funcionamento desse circuito.
Assinale a alternativa correta em relação ao funcionamento desse circuito.- AA manobra de reversão com o motor já emoperação exige o acionamento prévio da chaveS0 antes da chave S1 ou S2.
- BA simbologia empregada entre os contatoresK1 e K2 indica que o motor M1 possui ligaçãodos enrolamentos em triângulo.
- COs contatos auxiliares normalmente fechadosK1 e K2 atuam como selo para manter suasrespectivas bobinas energizadas.
- DOs contatos auxiliares normalmente abertos K1e K2 atuam como intertravamento para a ligação simultânea dos contatores.
- EA ligação simultânea dos contatores é impedida pelo contato de FT1 que detecta a presença de corrente no motor.
