Questão de Engenharia Civil — Estruturas — FUNDATEC 2022

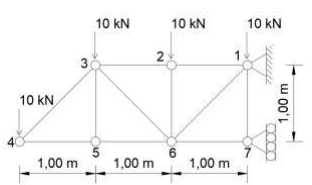

A figura ilustrada abaixo representa uma treliça metálica que recebe cargas pontuaisde 10 kN nos nós 1, 2, 3 e 4. A respeito da estrutura representada, analise as assertivas abaixo:I. As reações de apoio horizontais serão de 60 kN.II. A barra compreendida entre os nós 1 e 6 está sofrendo alongamento, isto é, esforço de tração.III. A barra compreendida entre os nós 1 e 7 está sofrendo encurtamento, isto é, esforço decompressão.Quais estão corretas?

1. AApenas II.
2. BApenas I e II.
3. CApenas I e III.
4. DApenas II e III.
5. EI, II e III.
