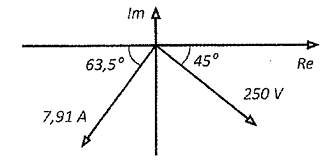

Examine a figura abaixo.
Um circuito em série de três elementos contém um indutor de 20 mH. Considerando ω = 500 rad/s, os fasores da tensão aplicada à associação e da corrente resultante estão mostrados no diagrama da figura acima. Com base nessas informações, quais são os outros dois elementos do circuito?Dados: cos (71,5o) ≅ 0,3165; e sen (71,5o) ≅ 0,9494.
Um circuito em série de três elementos contém um indutor de 20 mH. Considerando ω = 500 rad/s, os fasores da tensão aplicada à associação e da corrente resultante estão mostrados no diagrama da figura acima. Com base nessas informações, quais são os outros dois elementos do circuito?Dados: cos (71,5o) ≅ 0,3165; e sen (71,5o) ≅ 0,9494.- AResistor de 10 Ω e indutor de 40 mH
- BResistor de 17 Ω e indutor de 35 mH
- CResistor de 26 Ω e indutor de 210 mH
- DResistor de 47 Ω e capacitor de 40 mF
- EResistor de 85 Ω e capacitor de 80 mF
