Questão de Engenharia Elétrica — Máquinas Elétricas — Marinha 2026
Engenharia ElétricaMáquinas Elétricas
- Código
- gp043950
- Banca
- Marinha
- Órgão
- MARINHA
- Ano
- 2026
- Cargo
- Professor EBTT - Sistemas Elétricos

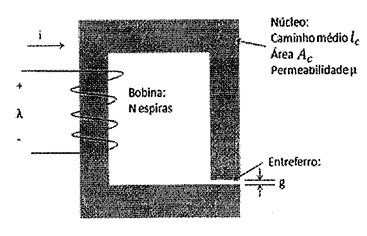

Examine a figura abaixo:
A permeabilidade relativa do núcleo é μr, e estão desprezados os efeitos dos campos de fluxo disperso e de espraiamento no entreferro. Para o circuito magnético da figura acima, a densidade de fluxo magnético no entreferro e a indutância no núcleo são, respectivamente:Dados: N = 100 espiras; lc = 10.π cm; g = π mm; Ac = 15cm²; μr= 3000; μ₀= 4π .10-⁷ H/m; e i = 10,0 A.
A permeabilidade relativa do núcleo é μr, e estão desprezados os efeitos dos campos de fluxo disperso e de espraiamento no entreferro. Para o circuito magnético da figura acima, a densidade de fluxo magnético no entreferro e a indutância no núcleo são, respectivamente:Dados: N = 100 espiras; lc = 10.π cm; g = π mm; Ac = 15cm²; μr= 3000; μ₀= 4π .10-⁷ H/m; e i = 10,0 A.- A2,406.10-⁴ T e 3,704 mH
- B5,806.10-⁴ T e 5,806 mH
- C0,387 T e 5,806 mH
- D0,545 T e 3,704 mH
- E5,806 T e 4,506 μH
