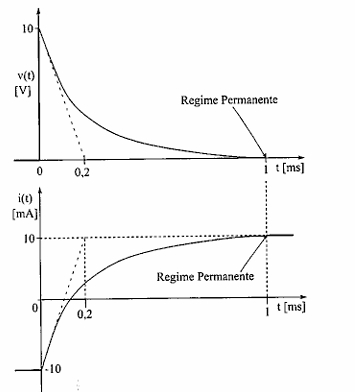

Examine os gráficos abaixo.
Considere que os gráficos de v (t) e i (t) apresentados acima representam, respectivamente, a tensão e a corrente no indutor de um circuito RL paralelo chaveado no instante t = 0. Considerando que no instante t = 1ms foi atingido o regime permanente, os valores de R, em quiloohms, e L, em milihenrys, são, respectivamente:
Considere que os gráficos de v (t) e i (t) apresentados acima representam, respectivamente, a tensão e a corrente no indutor de um circuito RL paralelo chaveado no instante t = 0. Considerando que no instante t = 1ms foi atingido o regime permanente, os valores de R, em quiloohms, e L, em milihenrys, são, respectivamente:- A0,1 e 20.
- B0,2 e 40.
- C0,3 e 60.
- D0,4 e 80.
- E0,5 e 100.
