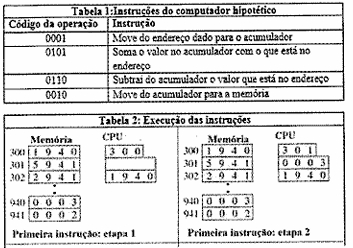

Examine as tabelas abaixo.Um computador hipotético possui instruções e dados de 16 bits, sendo 4 bits (mais significativos) para código de operação e 12 bits (menos significativos) de parâmetro.Um ciclo de instrução é realizado em duas etapas: ciclo de busca, que apenas copia a instrução, e ciclo de execução, que realiza o restante das operações para concluir a instrução.A tabela 1 mostra algumas instruções deste computador, e a tabela 2 mostra a sucessão das instruções a cada linha e a passagem da primeira etapa para a segunda etapa nas colunas.A cada etapa estão listados o endereço e o conteúdo da RAM, bem como o conteúdo de alguns registradores internos da CPU.Os conteúdos e endereços estão representados em hexadecimal. Com base nessas informações, qual a operação de alto nível realizada considerando que o endereço 940 carrega uma variável x e o endereço 941, a variável y?

1. Ax = x + y
2. By = x + y
3. Cx = x - y
4. Dy = y - x
5. Ex = 2y - x
