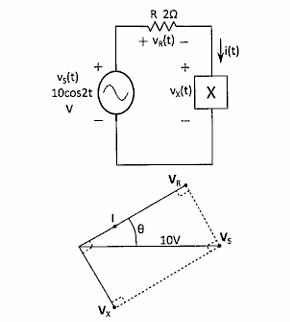

Examine o esquema e o diagrama fasorial do circuito representados abaixo.
No diagrama fasorial apresentado acima, considere ∅ = tan-¹ (3/4). Assim, é correto afirmar que, na frequência da fonte vs (t) = 10 cos 2t V, o bloco desconhecido X apresenta uma reatância equivalente à de:
No diagrama fasorial apresentado acima, considere ∅ = tan-¹ (3/4). Assim, é correto afirmar que, na frequência da fonte vs (t) = 10 cos 2t V, o bloco desconhecido X apresenta uma reatância equivalente à de:- Auma indutância L = 1/3 H.
- Buma indutância L = 3/4 H.
- Cuma capacitância C = 1/3 F.
- Duma capacitância C = 3/4 F.
- Eum curto-circuito.
