Em um quadro de distribuição de baixa tensão, um circuito
terminal é protegido por um disjuntor termomagnético. O quadro
de cargas em que está inserido possui um disjuntor geral a
montante.
Dados:
• Corrente de projeto do circuito terminal: 28 A • Disjuntor do circuito terminal escolhido: 32 A • Corrente de curto-circuito presumida no ponto: 3 kA

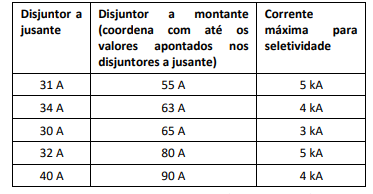

Tabela de coordenação seletiva (fabricante)
Considerando a tabela de coordenação fornecida pelo fabricante, o valor mínimo do disjuntor geral deve ser de
Dados:
• Corrente de projeto do circuito terminal: 28 A • Disjuntor do circuito terminal escolhido: 32 A • Corrente de curto-circuito presumida no ponto: 3 kA
Tabela de coordenação seletiva (fabricante)
Considerando a tabela de coordenação fornecida pelo fabricante, o valor mínimo do disjuntor geral deve ser de
- A55 A.
- B60 A.
- C63 A.
- D80 A.
- E90 A.
