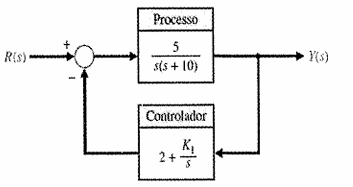

Examine o diagrama de blocos da figura abaixo.
Diagrama de blocos (Fonte: Dorf, 2018)O sistema de controle da figura acima possui um controlador proporcional integral (PI) no ramo de realimentação. Assim, a faixa de valores de KItal que o sistema seja estável é igual a:
Diagrama de blocos (Fonte: Dorf, 2018)O sistema de controle da figura acima possui um controlador proporcional integral (PI) no ramo de realimentação. Assim, a faixa de valores de KItal que o sistema seja estável é igual a:- A0 < KI< 1
- B0 < KI< 5
- C0 < KI< 10
- D0 < KI< 15
- E0 < KI< 20
