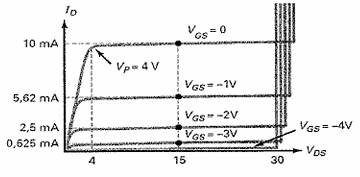

Examine o gráfico abaixo.
(Fonte: Malvino, 2016)Com base nos conceitos de transistores de efeito de campo de junção (JFET) e no gráfico apresentado acima, assinale a opção INCORRETA.
(Fonte: Malvino, 2016)Com base nos conceitos de transistores de efeito de campo de junção (JFET) e no gráfico apresentado acima, assinale a opção INCORRETA.- AA tensão de estrangulamento ou tensão de constrição apresentada pelo gráfico é de -4 V.
- BEntre a tensão mínima e a tensão de ruptura, o transistor funciona como uma fonte de corrente.
- CA tensão de VGS de corte sempre terá a mesma grandeza (valores absolutos) de VP, porém com sinais opostos.
- DA resistência ôhmica apresentada pelo gráfico é de 400 ohms.
- EA tensão VGS de corte reduz a corrente de dreno para quase zero.
