Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — Marinha 2026

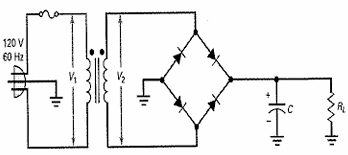

Examine a figura abaixo.(Fonte: Malvino, 2016)Considere uma fonte de alimentação composta por transformador e retificador em ponte com filtro capacitivo.Com base nessas informações, assinale a opção INCORRETA.

1. AA queima do fusível de proteção interrompe a alimentação, resultando em tensão nula em todos os estágios subsequentes do circuito.
2. BSe o capacitor de filtro abrir, a tensão média na carga diminuirá significativamente e apresentará um elevado nível de ondulação.
3. CA abertura de um dos diodos da ponte retificadora altera a operação de onda completa para meia-onda, reduzindo a frequência da ondulação de 120 Hz para 60 Hz.
4. DUm curto-circuito na carga provoca um aumento excessivo de corrente, podendo causar a queima do fusível, dos diodos ou do enrolamento do transformador.
5. ECapacitores de filtro com fuga de corrente elevam a tensão CC na carga.
