Questão de Eletrônica — Eletrônica Analógica — Marinha 2026

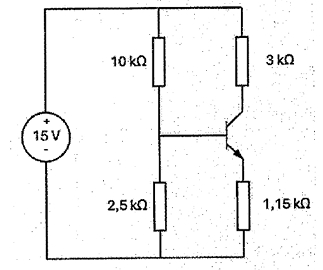

Examine a figura abaixo. Considere a configuração de transistor polarizado por divisor de tensão, conforme mostrado na figura acima. Assim, assinale a opção que apresenta a tensão aproximada entre coletor e emissor.Dado: tensão entre base e emissor do transistor = 0,7 V.

1. A4,9 V
2. B5,7 V
3. C6,2 V
4. D6,7 V
5. E7,0 V
