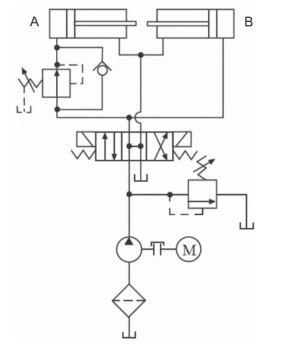

Dispositivos hidráulicos são requeridos em aplicações que exigem forças elevadas com controle preciso,como por exemplo, a abertura de comportas em grandes reservatórios.A figura a seguir exemplifica um circuito eletro-hidráulico, composto por dois atuadores, válvulas e elementos básicos.
Assinale a alternativa correta em relação à simbologiaaplicada no circuito eletro-hidráulico apresentado.
Assinale a alternativa correta em relação à simbologiaaplicada no circuito eletro-hidráulico apresentado.- AA velocidade de avanço do cilindro A é controlada por uma válvula proporcional operada porsinal elétrico.
- BA pressão de funcionamento do circuito éfornecida por uma bomba simples de deslocamento variável.
- CA válvula de controle direcional é de três posições e centro aberto, operada por solenoides eretorno por mola.
- DOs cilindros A e B são de simples ação comretração por mola e sem amortecimento de fimde curso.
- EApós a saída da bomba, há uma válvula limitadora de pressão normalmente aberta operadapor solenoide.
