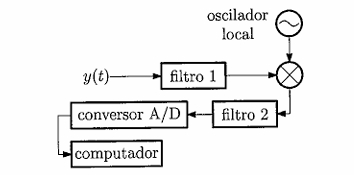

Examine a figura abaixo.
No esquema ilustrado acima, a entrada y (t) é obtida da escuta de um canal ruidoso e com muitos falantes utilizando multiplexação em frequência. Uma informação de interesse x (t) se encontra modulada por uma portadora de frequência fc (central) na faixa de UHF e a sua largura de banda em RF é W. A taxa de amostragem do Conversor A/D é fs e a frequência do oscilador local é fOL. Considerando a recuperação de x (t) no computador, assinale a opção correta.
No esquema ilustrado acima, a entrada y (t) é obtida da escuta de um canal ruidoso e com muitos falantes utilizando multiplexação em frequência. Uma informação de interesse x (t) se encontra modulada por uma portadora de frequência fc (central) na faixa de UHF e a sua largura de banda em RF é W. A taxa de amostragem do Conversor A/D é fs e a frequência do oscilador local é fOL. Considerando a recuperação de x (t) no computador, assinale a opção correta.- AO limite inferior aceitável para a frequência de amostragem é expresso pela relação fs > 2W.
- BUma forma de tentar recuperar x (t) por software, é garantir fc +
-
< fOL <fc - 2W caso em que se adota a frequência intermediária fs= fc- fOL. - CEmpregar um filtro passa-baixas no "filtro 1" é o ideal.
- DSe a modulação empregada é em amplitude, a recuperação de x (t) no computador é possível se o "filtro 2" for do tipo passa-baixas com frequência de corte na frequência fc- fOL.
- ENão é possível recuperar x (t) no computador com este esquema devido às altas frequências do UHF.
