Questão de Eletrônica — Análise de Circuitos — FEPESE 2022
EletrônicaAnálise de Circuitos
- Código
- gp045962
- Banca
- FEPESE
- Órgão
- CASAN-SC
- Ano
- 2022
- Cargo
- Técnico de Automação

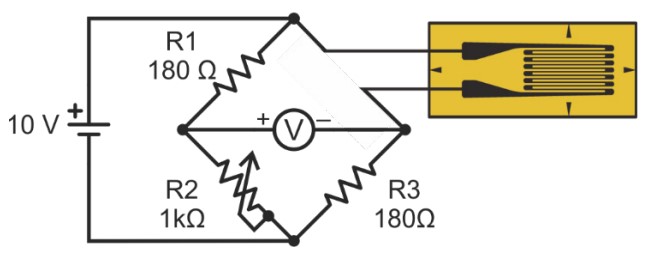

Os extensômetros resistivos são sensores empregados em uma série de aplicações que envolvemmedições de pressão, força e outras grandezas.Eles estão associados com um circuito comum na instrumentação, a ponte de Wheatstone, como na figuraa seguir:
Considerando que a ponte de Wheatstone se encontraem equilíbrio e o potenciômetro encontra-se ajustadoem 270 Ω, assinale a alternativa que indica corretamente a resistência elétrica atual do extensômetro.
Considerando que a ponte de Wheatstone se encontraem equilíbrio e o potenciômetro encontra-se ajustadoem 270 Ω, assinale a alternativa que indica corretamente a resistência elétrica atual do extensômetro.- A32 Ω
- B120 Ω
- C180 Ω
- D270 Ω
- E350 Ω
