Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FEPESE 2022

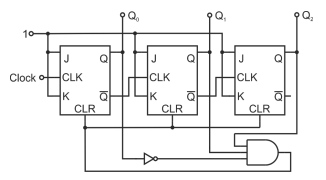

A figura a seguir mostra um circuito eletrônicocomposto por três flip-flops JK tipo T com as entradasligadas a um sinal lógico alto (1) e alimentado por umtrem de pulsos representado pelo sinal “Clock”. Assinale a alternativa correta com base no circuitoapresentado.

1. AO contador é síncrono com módulo 6 e contagem decrescente.
2. BO contador é assíncrono, de contagem decrescente, e resetada (clear) em três (011).
3. CO contador é do tipo assíncrono de três bitscom contagem crescente.
4. DO contador é síncrono de módulo 8 e contagem crescente.
5. EA contagem é crescente e resetada (clear)quando atinge três (011).
