Questão de Engenharia de Automação — Análise e Controle de Sistemas — FEPESE 2022
Engenharia de AutomaçãoAnálise e Controle de Sistemas
- Código
- gp046124
- Banca
- FEPESE
- Órgão
- CASAN-SC
- Ano
- 2022
- Cargo
- Engenheiro - Engenharia de Controle e Automação Industrial

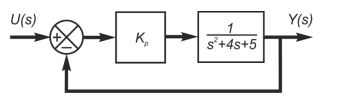

Um sistema em uma estação de tratamento deágua foi modelado pelo diagrama de blocos a seguir,onde U(s) e Y(s) são sinais de entrada e de saída,respectivamente.
Assinale a alternativa correta sobre a resposta dosistema em malha fechada com o ganho constanteKp = 4 e um sinal do tipo degrau unitário aplicado naentrada U(s).
Assinale a alternativa correta sobre a resposta dosistema em malha fechada com o ganho constanteKp = 4 e um sinal do tipo degrau unitário aplicado naentrada U(s).- AA constante de tempo do sistema é de0,5 segundos.
- BA frequência natural não amortecida é de3 rad/s e o sistema é instável.
- CO sistema é criticamente amortecido com doispolos reais iguais em s = –2.
- DO comportamento é superamortecido comcoeficiente de amortecimento igual a 3.
- EA resposta é subamortecida e o sistema possuidois polos complexos conjugados.
