Questão de Engenharia de Automação — Eletrônica para Engenharia de Automação — FEPESE 2022

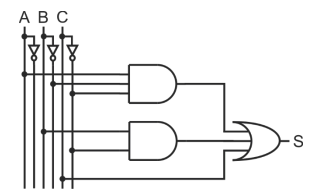

Um engenheiro de controle e automação industrial precisa substituir um circuito lógico que foiimplementado com portas lógicas TTL por um sistemacom microcontrolador e para isto deseja descobrir suaexpressão booleana.O circuito lógico pode ser visto na figura a seguir: Considerando que as entradas sejam representadaspelas variáveis A, B e C e que a saída seja representadapor S, assinale a alternativa que representa a expressão booleana do circuito lógico.

1. A
2. B
3. C
4. D
5. E
