Questão de Engenharia de Automação — Eletrônica para Engenharia de Automação — FEPESE 2022
Engenharia de AutomaçãoEletrônica para Engenharia de Automação
- Código
- gp046137
- Banca
- FEPESE
- Órgão
- CASAN-SC
- Ano
- 2022
- Cargo
- Técnico de Automação

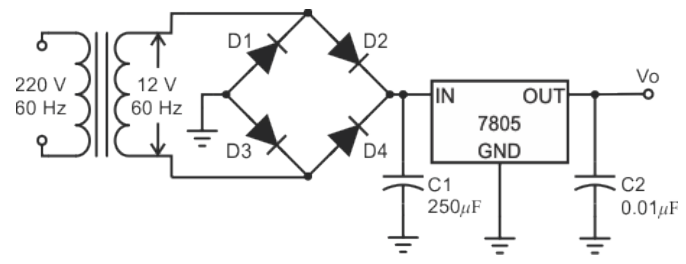

A figura a seguir exibe uma fonte de tensão quepode ser utilizada em painéis de automação paraalimentação de circuitos lógicos e de baixa tensão.
Assinale a alternativa correta sobre a fonte de alimentação em questão.
Assinale a alternativa correta sobre a fonte de alimentação em questão.- AO componente 7805 é um regulador de tensãoajustável onde os valores de C1 e C2 determinam o valor da tensão de saída.
- BA tensão de saída Vo nesse circuito terá umvalor médio de 12 V devido à tensão RMS nasaída do transformador.
- CO capacitor C1 tem a função de filtrar as frequências harmônicas que surgem após a ponteinversora.
- DO capacitor C2 tem a função de filtrar a tensãode saída regulada, principalmente, para ruídosde alta frequência.
- EOs diodos D1, D2, D3 e D4 formam uma ponteretificadora com derivação central para retificação de onda completa.
