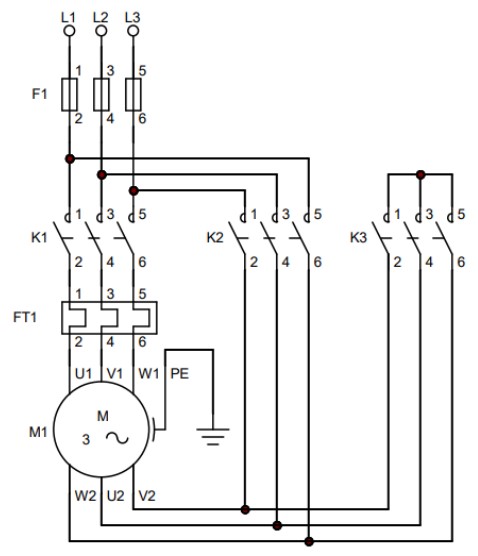

A partida de motores empregando a técnicaestrela-triângulo exige correto acionamento dos elementos que compõem o circuito.A figura a seguir exibe em exemplo de circuito depotência utilizado nesta técnica.
Assinale a alternativa correta com base no diagramaapresentado e nas características da técnica de partida estrela-triângulo.
Assinale a alternativa correta com base no diagramaapresentado e nas características da técnica de partida estrela-triângulo.- APara realizar a inversão de rotação neste diagrama basta inverter as ligações dos bornes W2e U2 no motor.
- BSe os contatores K2 e K3 forem acionadossimultaneamente, haverá o rompimento dosfusíveis de proteção das fases.
- CO tempo para comutação de K2 para K3 é definido apenas em função da potência nominaldo motor M1.
- DSe alguma falha impedir o fechamento doscontatos de potência de K3, o motor partiráunicamente em estrela.
- ECaso os contatores K2 e K3 não operem durantea partida, o motor terá disponível apenas 1/6do seu conjugado.
