Questão de Engenharia de Automação — Robótica e Automação — FEPESE 2022
Engenharia de AutomaçãoRobótica e Automação
- Código
- gp046144
- Banca
- FEPESE
- Órgão
- CASAN-SC
- Ano
- 2022
- Cargo
- Técnico de Automação

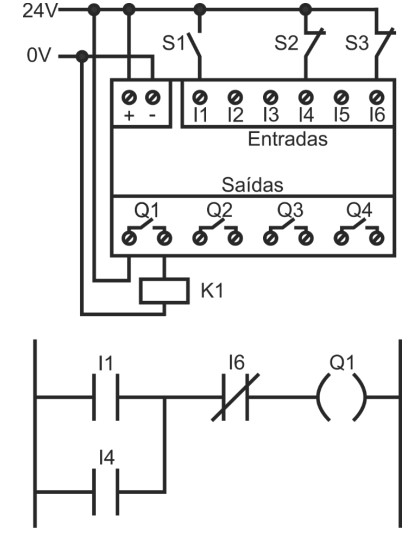

O esquema elétrico a seguir exibe a ligação dasbotoeiras sem retenção S1, S2 e S3 e do relé K1 a um CLP.As entradas do CLP são consideradas em nível lógicoalto (1) quando conectadas à tensão de 24 V e as saídassão a relé, com contato do tipo normalmente aberto.Além da ligação elétrica, é possível observar o diagramaLadder, que determina o funcionamento do sistema.
Com base nas informações fornecidas e nos diagramasapresentados, assinale a alternativa em que a combinação dos estados das botoeiras permite a energização do relé K1.
Com base nas informações fornecidas e nos diagramasapresentados, assinale a alternativa em que a combinação dos estados das botoeiras permite a energização do relé K1.- AS1 = liberada • S2 = liberada • S3 = liberada
- BS1 = liberada • S2 = liberada • S3 = pressionada
- CS1 = liberada • S2 = pressionada • S3 = liberada
- DS1 = liberada • S2 = pressionada • S3 = pressionada
- ES1 = pressionada • S2 = liberada • S3 = liberada
