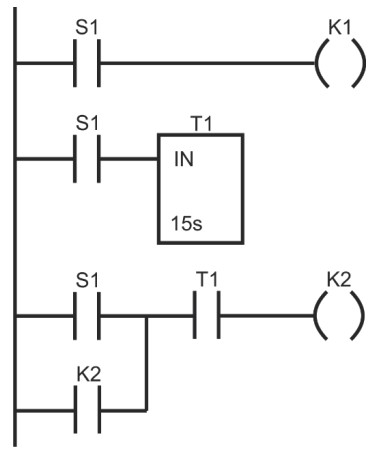

O diagrama Ladder, apresentado a seguir, é composto pelo contato S1, pelas saídas K1 e K2 e por umtemporizador T1 com atraso no desligamento.
Assinale a alternativa correta sobre o funcionamentoda programação apresentada.
Assinale a alternativa correta sobre o funcionamentoda programação apresentada.- AO temporizador T1 manterá a saída K2 ativa por15 segundos após a liberação do contato S1.
- BA saída K2 será ativada se o contato S1 forativado durante 15 segundos de formaininterrupta.
- CO contato selo de K2 manterá a ativação daentrada do temporizador T1 após a desativaçãodo contato S1.
- DO temporizador T1 desativará a saída K1após decorridos 15 segundos da ativação docontato S1.
- EO circuito impede que a saída K2 se mantenhaativada continuamente mais de 15 segundos.
