Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — FEPESE 2022

EletroeletrônicaEletrônica Analógica em Eletroeletrônica
Código
gp046156
Banca
FEPESE
Órgão
CASAN-SC
Ano
2022
Cargo
Técnico de Automação

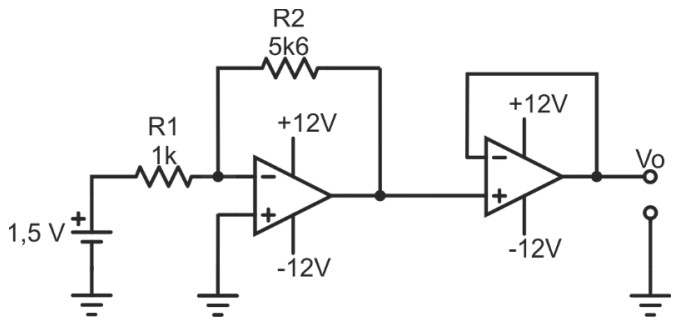

Analise o circuito eletrônico a seguir responsávelpela ampliação de um sinal de tensão.Imagem associada para resolução da questãoConsiderando que os amplificadores operacionais sãoideais, assinale a alternativa que indica corretamentea tensão da saída Vo.
  1. A–9,9 V
  2. B–8,4 V
  3. C2,5 V
  4. D8,4 V
  5. E9,9 V
Revelar gabarito e comentário

GabaritoB — –8,4 V
