Questão de Eletroeletrônica — Análise de Circuitos Elétricos — FEPESE 2022
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- gp046157
- Banca
- FEPESE
- Órgão
- CASAN-SC
- Ano
- 2022
- Cargo
- Técnico de Automação

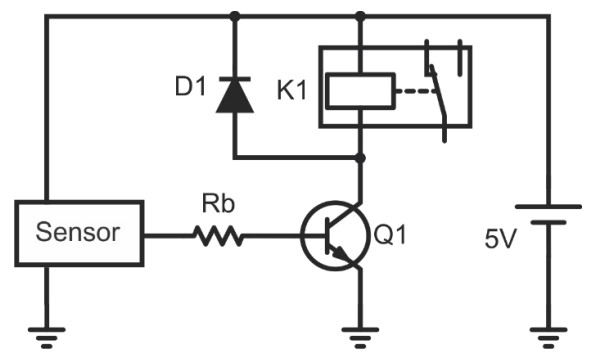

Um técnico de automação decidiu utilizar umsensor para acionar um relé eletromecânico quando asaída digital do sensor comutar para nível lógico alto(5 V). No entanto, o sensor apresenta uma limitação decorrente máxima em sua saída de 2 mA.Para possibilitar o acionamento, foi construído o circuito eletrônico a seguir:
Considerando que o relé K1 consome 100 mA e queo transistor Q1 escolhido apresenta Icmax = 200 mA,Vce(sat) = 0,2 V, Vbe(sat) = 0,7 V e hFE(sat) = 100, o resistor Rbcomercial que permite o acionamento do relé semextrapolar o limite de corrente do sensor é:
Considerando que o relé K1 consome 100 mA e queo transistor Q1 escolhido apresenta Icmax = 200 mA,Vce(sat) = 0,2 V, Vbe(sat) = 0,7 V e hFE(sat) = 100, o resistor Rbcomercial que permite o acionamento do relé semextrapolar o limite de corrente do sensor é:- A1k8 Ω.
- B4k3 Ω.
- C6k8 Ω.
- D8k2 Ω.
- E10k Ω.
