Questão de Eletroeletrônica — Eletrônica Digital em Eletroeletrônica — FUNDATEC 2022

EletroeletrônicaEletrônica Digital em Eletroeletrônica
Código
gp046159
Banca
FUNDATEC
Órgão
Prefeitura de Erechim - RS
Ano
2022
Cargo
Engenheiro Eletricista

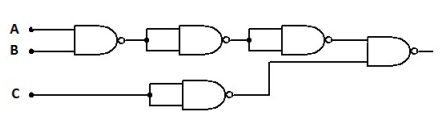

O circuito a seguir pode ser representado por qual expressão booleana?Imagem associada para resolução da questão
  1. A(A . B) + C
  2. B(A . B) + /C
  3. C/(A . B) + C
  4. D(A + B) . C
  5. E/(A + B) . /C
Revelar gabarito e comentário

GabaritoA — (A . B) + C

Link permanente: /questoes/gp046159
