Questão de Física — Refração da Luz — Marinha 2019

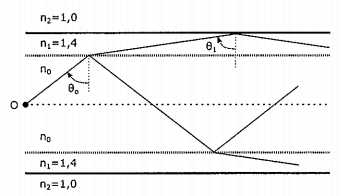

Analise a figura abaixo. Um raio luminoso, emitido por uma fonte localizada no ponto O sobre o eixo central de uma fibra ótica cilíndrica de raio R, deve ser totalmente refletido internamente na interface com o meio externo (ar, índice de refração n_2=1,0). A fibra é composta por duas camadas concêntricas de índices de refração n_0 (camada interna ) e n_1=1,4 (camada mais interna). Para que isso ocorra, o menor ângulo de incidência θ _0 (ver figura), em graus, e o índice de refração n_0, poderiam ser, respectivamente:

1. A30° e 1,3
2. B30° e 2,0
3. C45° e 1,7
4. D60° e 1,5
5. E60° e 1, 7
