Questão de Física — Circuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff. — Marinha 2019

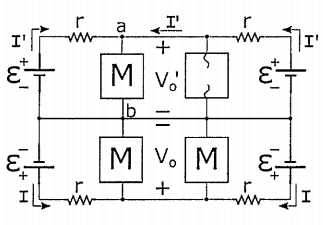

Analise a figura abaixo. Um drone tipo quadcóptero sofre uma avaria durante um voo, sendo anulada a corrente no enrolamento de um de seus quatro motores (idênticos). Medições no circuito elétrico de alimentação dos motores (ver figura) mostram que, em relação aos valores anteriores à pane  (V_0 \ I), o valor da diferença de potencial V _0' é 20% maior, e o valor da corrente elétrica 1' em duas das quatro baterias, de força eletromotriz ε e resistência interna r, é 40% menor. Nessas condições, a potência elétrica fornecida ao motor entre os terminais a e b variou, percentualmente, de:

1. A-36%
2. B-12%
3. C+12%
4. D+36%
5. E+44%
