Questão de Engenharia Elétrica — Amplificadores Operacionais, Diferenciais e de Potência — Quadrix 2021

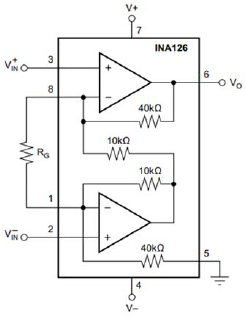

Julgue o item.   A imagem a seguir apresenta um simples circuito de amplificador de instrumentação, utilizando o dispositivo INA126. Nesse circuito, a tensão de saída Vo é proporcional à diferença entre as tensões dos pinos 3 e 8. Ao analisar o circuito, considerando-se todos os componentes como ideais, obtém-se que o ganho aumenta com a redução da resistência externa RG.

1. CCerto
2. EErrado
