A partida de motores empregando a técnica estrela-triângulo exige correto acionamento dos elementos que compõem o circuito.

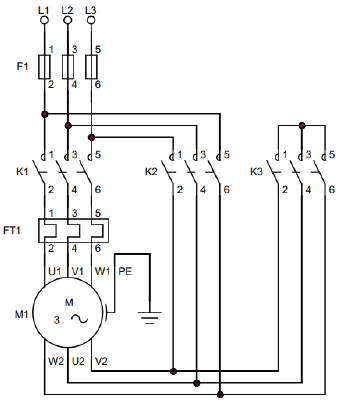

A figura a seguir exibe em exemplo de circuito de potência utilizado nesta técnica.
Assinale a alternativa correta com base no diagrama apresentado e nas características da técnica de partida estrela- triângulo.
- APara realizar a inversão de rotação neste diagrama basta inverter as ligações dos bornes W2 e U2 no motor.
- BSe os contatores K2 e K3 forem acionados simultaneamente, haverá o rompimento dos fusíveis de proteção das fases.
- CO tempo para comutação de K2 para K3 é definido apenas em função da potência nominal do motor M1.
- DSe alguma falha impedir o fechamento dos contatos de potência de K3, o motor partirá unicamente em estrela.
- ECaso os contatores K2 e K3 não operem durante a partida, o motor terá disponível apenas 1/6 do seu conjugado.
