Questão de Engenharia Elétrica — Acionamentos Pneumáticos e Hidráulicos — FEPESE 2022
Engenharia ElétricaAcionamentos Pneumáticos e Hidráulicos
- Código
- qa277088
- Banca
- FEPESE
- Órgão
- CASAN
- Ano
- 2022
- Cargo
- Eng ( )

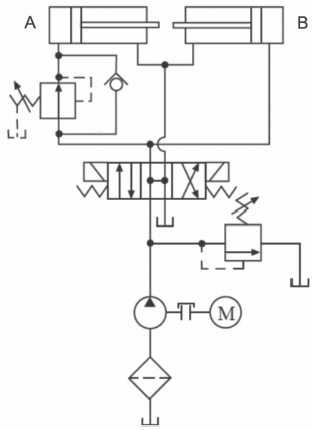

Dispositivos hidráulicos são requeridos em aplicações que exigem forças elevadas com controle preciso, como por exemplo, a abertura de comportas em grandes reservatórios. A figura a seguir exemplifica um circuito eletro-hidráulico, composto por dois atuadores, válvulas e elementos básicos. Assinale a alternativa correta em relação à simbologia aplicada no circuito eletro- hidráulico apresentado.
- AA velocidade de avanço do cilindro A é controlada por uma válvula proporcional operada por sinal elétrico.
- BA pressão de funcionamento do circuito é fornecida por uma bomba simples de deslocamento variável.
- CA válvula de controle direcional é de três posições e centro aberto, operada por solenoides e retorno por mola.
- DOs cilindros A e B são de simples ação com retração por mola e sem amortecimento de fim de curso.
- EApós a saída da bomba, há uma válvula limitadora de pressão normalmente aberta operada por solenoide.
