Questão de Engenharia Elétrica — Acionamentos Pneumáticos e Hidráulicos — FEPESE 2022
Engenharia ElétricaAcionamentos Pneumáticos e Hidráulicos
- Código
- qa277089
- Banca
- FEPESE
- Órgão
- CASAN
- Ano
- 2022
- Cargo
- Eng ( )

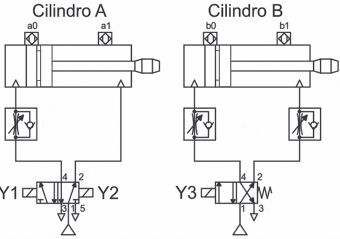

Circuitos pneumáticos apresentam uma série de vantagens e podem ser integrados com controladores lógicos programáveis (CLP) devido às válvulas comandadas eletricamente, permitindo a obtenção de circuitos eletropneumáticos como os da figura a seguir.
Assinale a alternativa correta sobre os circuitos eletropneumáticos apresentados e sua forma de integração com CLPs.
- ANo CLP deve ser previsto o uso dos sensores para monitorar o retorno do cilindro B devido ao retorno por pressão piloto da válvula 4/2 vias.
- BComo o cilindro A tem retração rápida, o CLP não precisa de temporizador para aguardar o retorno completo do êmbolo.
- CAs válvulas de controle de fluxo do cilindro B podem ser invertidas se o CLP acionar a válvula 4/2 vias de forma proporcional.
- DO retorno do cilindro B ocorrerá automaticamente por ação da válvula 5/2 vias caso o CLP não mantenha ativado o solenoide Y3.
- EA válvula direcional 5/2 vias de duplo solenoide permite manter o cilindro A no sentido comandado, mesmo após o CLP retirar os sinais de comando.
